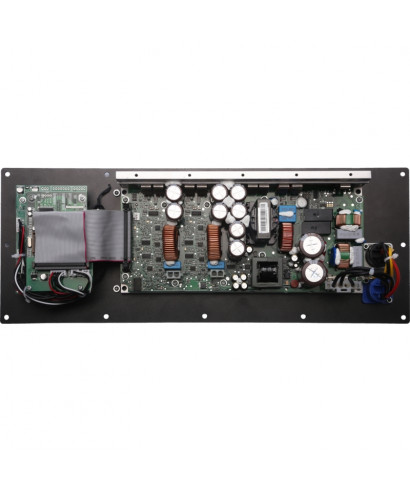

MODULO DI AMPLIFICAZIONE DIGITALE MARANI PDA800P

PDA800P è una soluzione integrata con DSP e amplificatore, dedicata alla progettazione di diffusori amplificati ad 1 o 2 vie. Studiato per essere integrato in diverse soluzioni, esso fornisce 2 canali con potenza di uscita di 800W @ 4 Ohm. Tuttavia i due canali possono essere messi in bridge al fine di ottenere un canale a 1400W @ 8 Ohm adatto a pilotare un Subwoofer. Inoltre, offre un set completo di funzionalità a valore aggiunto tra cui la connessione RS485 per il monitoraggio e controllo tramite software PC dedicato. Per garantire la massima affidabilità e efficienza, PDA800P include un alimentatore di tipo switching che fornisce alimentazione ai 2 canali di uscita. Gli stadi di uscita utilizzano la circuitazione in Classe D che consente di ottenere bassa distorsione, alta efficienzail tutto equipaggiato con un completo set di protezioni del circuito.PDA800P incorpora anche un sofisticato processore digitale grazie al suo potente DSP a 96kHz 24bit e convertitori AD/DA a 24 bit ad alte prestazioni.Ogni canale dispone fuzioni di Noise Gate, filtri di crossover, equalizzatori parametrici per sezioni di ingresso e di uscita, il compressore RMS, il ritardo di allineamento e filtri all-pass, tutto necessario per ottimizzare un diffusore autoamplificato. Inoltre la funzione di Clip/Limiter per canale fornisce il monitoraggio di uscita per evitare danni agli altoparlanti con riduzione del guadagno dolce in soglia clip, oltre al sistema di dissipazione efficiente del calore e la protezione da surriscaldamento che a loro volta garantiscono un'affidabilità senza compromessi.Inoltre il PDA800P è anche dotato di una funzione "Dynamic Loudness" e un utile generatore di rumore bianco/rosa. Tutti i parametri di configurazione delle funzioni DSP, l'impostazione del limitatore e la visualizzazione dei in tempo reale dei valori, sono accessibili tramite l'utilizzo del software PC dedicato.

CARATTERISTICHE

• High power output: 2 x 800W @ 4 Ohm or 1 x 1400W @ 8 Ohm (Bridge Mode)
• Switched-Mode Power Supply con tensione auto sensingClass D - piena larghezza di banda modulatore PWM con distorsione ultra bassa
• Circuiti di protezione completa con Over-Current, Over / Under-Voltage, Uscita DC e sovra-temperatura
• Prestazioni sonore Ottimo con i convertitori di fascia alta 24bit accoppiato con frequenza di campionamento di 96 kHz
• 5 bande di equalizzazione parametrica sul canale di ingresso
• 7 bande di equalizzazione parametrica sul canale di uscita
• Ogni banda può essere commutata a Bell, Low/High Shelving, per canale
• Low / High Shelving, può essere selezionato come 1 ° e 2 ° ordine, risposta Q variabile
• Filtri di Crossover con pendenze da 6 dB / ottava fino a 48dB / Ottava compreso
• Butterworth, Bessel, Linkwitz-Riley con tipologie personalizzabili
• Ogni uscita dispone di un controller di gamma dinamica precisione composto da un limitatore di picco e RMS un compressore con rapporto selezionabile e variabile ginocchio
• Ulteriori All-filtro passa fino al 2 ° ordine per canale di uscita
• Delay regolabile fino a 10 ms per i canali di ingresso e di uscita
• Canale di ingresso include una funzione Noise Gate, rosa / generatore di rumore bianco, sofisticata funzione dinamica Loudness e un filtro passa-alto con pendenze da 6 dB / ottava fino a 24 dB / ottava tra cui Butterworth, Bessel, Linkwitz-Riley

SPECIFICHE TECNICHE

• Numero di canali: 2
• Max Output Power @ 8 ohms: 2 x 400W - 1 x 1400W (Bridge)
• L243L
• Circuito di uscita: Classe D - pieno modulatore banda PWM con distorsione ultra bassa
• Output Voltage: 80 Vp / 160 Vpp (unloaded) / Bridged 160 Vp / 320 Vpp (unloaded)
• THD @ Potenza nominale 4 ohm (1kHz): <0,05% (20 Hz - 20 kHz, 8 ohm, 3dB potenza inferiore nominale)
• Signal To Noise Ratio: >120 dB (A-weighted, 20 Hz - 20 kHz, 8ohm load)
• Risposta in frequenza: 20 Hz - 20 kHz ± 0,15 dB (8ohm carico, 1 dB potenza nominale sotto)Fattore di smorzamento:> 1000 (carico 8ohm, 1kHz e sotto)
• Alimentatori: switching universale e regolamentato alimentazione
• Operating Range: Universal Mains, 85-265V
• Consumi / assorbimento di corrente e la dissipazione termica a 230 V: 25W / -A / 85.35 BTU / h (Idle) 335W / -A / 460,9 BTU / h (. I / 8 potenza max @ 4 ohm)
• Protezioni: Over-Current, Over / Under Voltage, uscita DC e sovratemperatura, protezione di cortocircuito
• Ingresso analogico: 1 x XLR bilanciati elettronicamente, + 12dB
• Uscita analogica: 1 x XLR bilanciato elettronicamente (Link)
• AD & DA Converters: Cs4272 24bit
• Frequency Response (DSP): 20 Hz - 20 KHz; -0.5dBu at 20 Hz and 20 kHz
• DSP Engine: Dream SAM3716, 24bit (data) x 96 bit (coeff.)
